Излучатель магнитного поля ИМП-КМ6

Излучатель магнитного поля ИМП-КМ6

   Индуктор (Излучатель) ИМП-КМ6  предназначен для проведения процедур магнитотерапии, путем местного воздействия на организм человека низкочастотным магнитным полем низкой интенсивности.

   Индуктор состоит из шести, соединенных между собой электрическим шнуром, одинаковых корпусов цилиндрической формы из биологически инертного материала. Индуктор снабжен электрическим шнуром для подключения к аппарату «Радиус-Магнит». На электрическом шнуре индуктора размещена этикетка с обозначением его типа. В каждом из корпусов размещен электромагнит в виде электрической катушки с магнитопроводом (рисунок 1). Излучающие стороны индукторов — плоские поверхности цилиндрических корпусов, обозначенные значками.

   Во время проведения процедуры, протекающий по электрическим катушкам индуктора ток создает вокруг каждой из них переменное низкочастотное магнитное поле, которое, с помощью их магнитопроводов, концентрируется на теле человека в местах размещения корпусов индукторов и производит терапевтический эффект на шесть полей одновременно.

   Внутри каждого корпуса индуктора располагаются идентичные электромагниты, которые соединены электрически межу собой последовательно, поэтому магнитные поля, создаваемые электромагнитами индуктора ИМП-КМ6 во время процедуры, одинаковы.

   Основные технические характеристики индуктора ИМП-КМ6 приведены в таблице А.

   Для проведения процедур индуктор может свободно укладываться на теле пациента, находящегося в положении сидя или лежа. В случае необходимости, индуктор ИМП-КМ6 может крепиться на теле пациента с помощью силиконовых ремней в виде бандажа. Для этого необходимо в пазы на корпусах индуктора вставить соответствующие трафареты для индуктора (по три корпуса в один трафарет), а к трафаретам, с помощью соединительных кнопок, присоединить один или два силиконовых ремня (рисунок 2). Затем поместить индуктор на участке тела, назначенном для проведения процедуры, охватить соответствующие части тела силиконовыми ремнями и замкнуть их между собой с помощью соединительных кнопок (рисунок 3).

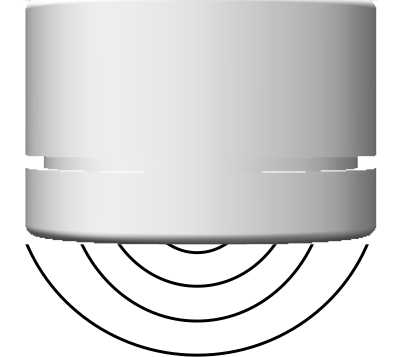

Рисунок 1 – Внешний вид индуктора ИМП-КМ6.

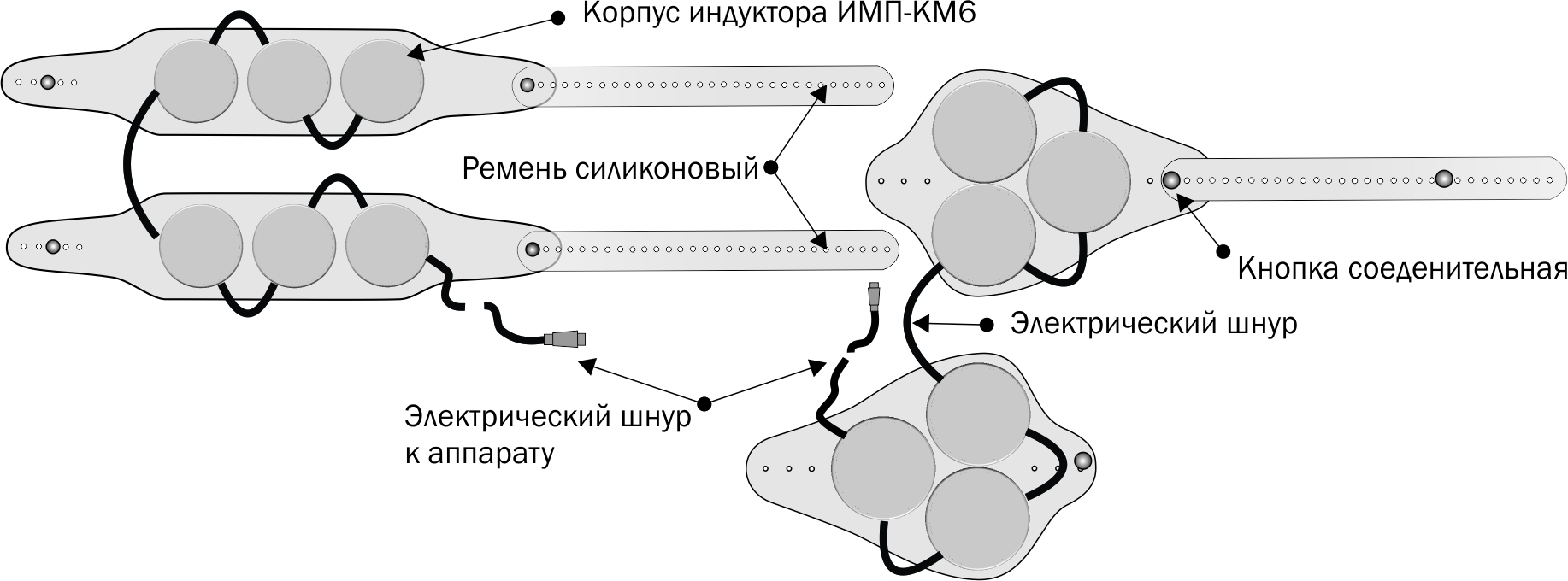

Рисунок 2 – Индуктор ИМП-КМ6 в трафаретах с присоединенными ремнями силиконовыми (вариант применения).

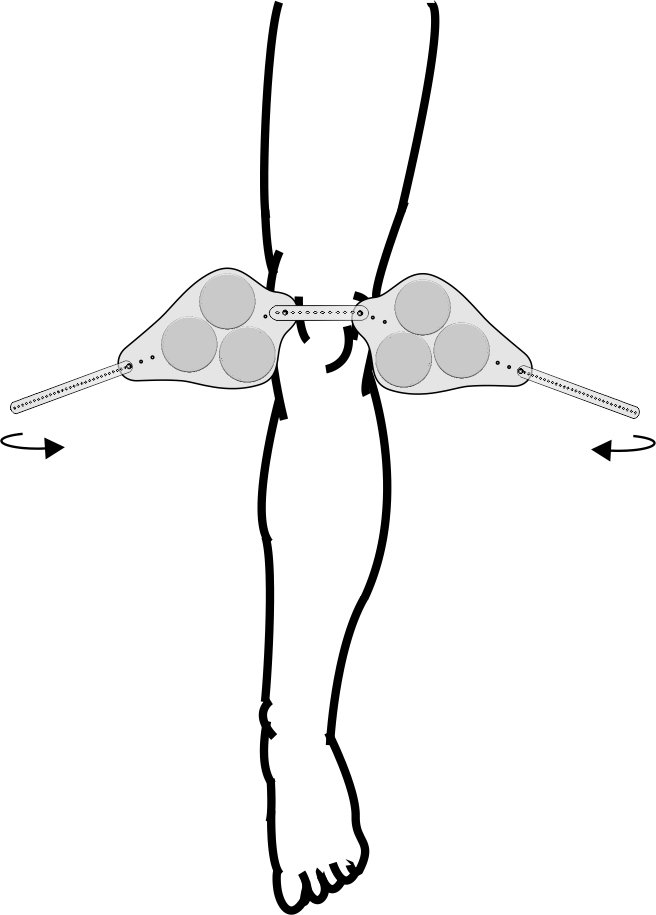

Рисунок 3 – Пример крепления индуктора ИМП-КМ6 в трафарете с присоединенными ремнями силиконовыми для двустороннего воздействия на коленный сустав пациента.



Используется в следующих аппаратах:



Таблица А – Основные технические характеристики индуктора ИМП-КМ6:

Масса, кг, не более

0,40

Размеры, мм, не более

ø90х40

Величина максимального эквивалентного тока на поверхности индукторов, измеренная клещами токоизмерительными типа Ц4505М, А, не более:

4,50±0,5

*Величина действующего переменного магнитного поля на поверхности индуктора, мТл, не более:

50

*Амплитуда импульсного магнитного поля на поверхности индуктора, мТл, не более:

150

*Справочно



Дополнительные технические характеристики индуктора:

  • Индуктор изготовлен из материалов, разрешенных Министерством здравоохранения Республики Беларусь, а его поверхности устойчивы к дезинфекции.
  • Индуктор является изделием многократного применения, кратковременного контакта, контактирующим с кожей тела человека.
  • Перед началом процедуры следует проводить дезинфекцию индуктора в 3% водном растворе перекиси водорода с 0,5% моющего средства типа «Лотос», или 70% раствором спирта этилового, или в 1% растворе хлорамина. Дезинфицирование проводить путем двукратной протирки поверхности салфеткой из бязи или марли с интервалом между протирками 10-15 мин. Кипятить индукторы нельзя.
  • Утилизация использованных индукторов не требует специального оборудования и осуществляется стандартным способом.
  • Индуктор выпускается на производстве, сертифицированном по стандарту ISO9001-2015.
